Как правильно подключить IP-камеру

Константин Михайлов

Являясь более высокотехнологичными устройствами по сравнению с обычными «вебками», IP- камеры заключают в себе интернет-сервер, интерфейс сети и могут напрямую подключаться к интернету. Подключение IP-камеры через роутер возможно через Wi-Fi либо по проводу (на большие расстояния), питание осуществляется посредством разъема ETHERNET.

Об особенностях устройства

В IP камерах используется web–протокол для передачи сигнала видео. Используются эти устройства в основном для систем наблюдения и контроля при охране различных помещений, передавая видеосигнал через всемирную паутину. В камерах имеется функция цифрового приближения и датчик движения.

Видео, снимаемое IP камерой, можно просмотреть с любого компьютера, подключенного к сети. Использование IP-камер оправдывает себя тогда, когда имеется некоторое количество видеоустройств наблюдения.

Отличия IP-камеры от обычной веб-камеры и преимущества:

• Автономность работы (без обязательного подключения к ПК).
• Постоянное наблюдение за охраняемым помещением.
• Для полнофункциональной работы требуется наличие роутера и IP-адреса.
• Чтобы увидеть картинку с камеры с любого ПК в сети, нужно только ввести IP-адрес камеры в строке поиска вашего браузера.
• Высококачественное разрешение видео с возможностью зуммирования.

Обычно процесс установки происходит одновременно с запланированным ремонтом помещения, что дает возможность прокладки кабеля (при больших расстояниях между камерами), но если вас не огорчают провода на видном месте, подключение и настройка IP-камеры к компьютеру через роутер возможны в любое время, тут выбор за вами.

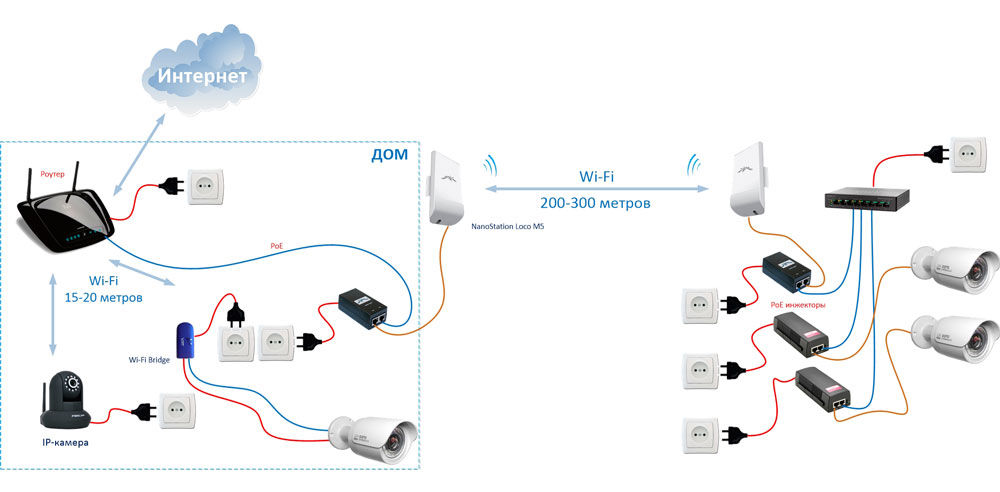

Возможно вообще отказаться от прокладывания проводов, используя Wi-Fi роутер для IP-камер, но тут уже будут свои ограничения, связанные с расстоянием от роутера до камер наблюдения, наличием препятствий в виде стен, мебели, ведь качество и сила Wi-Fi сигнала находится в прямой зависимости от этих факторов.

Помните, что большинство роутеров не раздают Wi-Fi сеть на достаточно большие расстояния, поэтому во избежание проблем с качеством картинки или звука Wi-Fi настройка IP-камеры через роутер имеет смысл в малых помещениях в зоне уверенного приема сигнала устройствами сети. Во всех иных случаях проводной способ соединения обязателен.

Как настроить IP-камеру через роутер

Итак, мы получили представление об IP-камерах, теперь давайте разбираться, как подключить IP-камеру к роутеру.

Выбираем метод соединения: без использования провода или проводной.

Если мы выбираем второй способ, нам потребуется специальный кабель UTP для того, чтобы соединить роутер с камерой. Далее переходим непосредственно к настройке

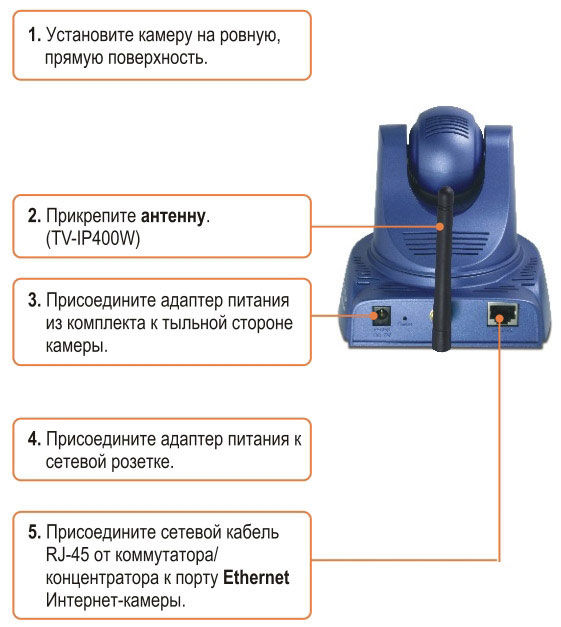

• Соединяем все элементы будущей системы наблюдения:

• Входим в специальную панель для управления камерой.
• Для этого шага нам потребуется заданный нашей камере IP-адрес для установки той же подсети компьютеру настройки (в большинстве случаев IP-адрес вы найдете на специальной наклейке на дне устройства либо в паспорте изделия). Допустим, значение адреса 192.168.0.20.

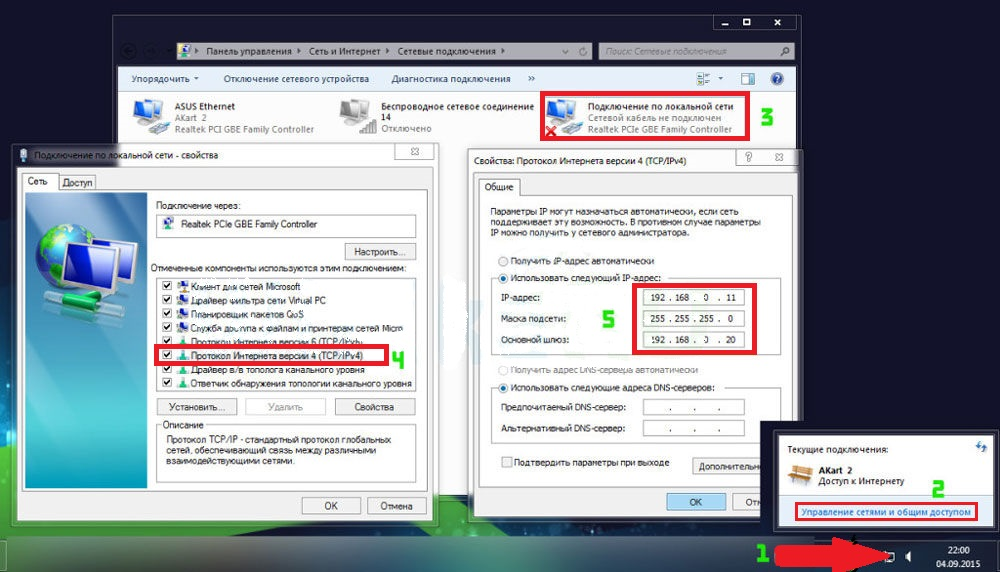

• Открываем в компьютере «Центр управления сетями» («Пуск > Панель управления > Сеть и интернет»). В этом меню входим в «Подключение по локальной сети» и далее в «Свойства». В окне «Протокол интернета версии 4» производим следующие настройки.

• Итак, нами была проведена настройка подсети. Следующим шагом производим запуск браузера.
• В строке поиска вбиваем адрес IP-камеры (192.168.0.20) и производим ввод необходимых данных для успешного входа (данные вы также найдете либо на самом устройстве, либо в паспорте).

При наличии всего одной камеры больше не нужно ничего. Если камер больше — идем дальше.

• Производим смену IP-адреса в зависимости от разброса значений локальной сети.

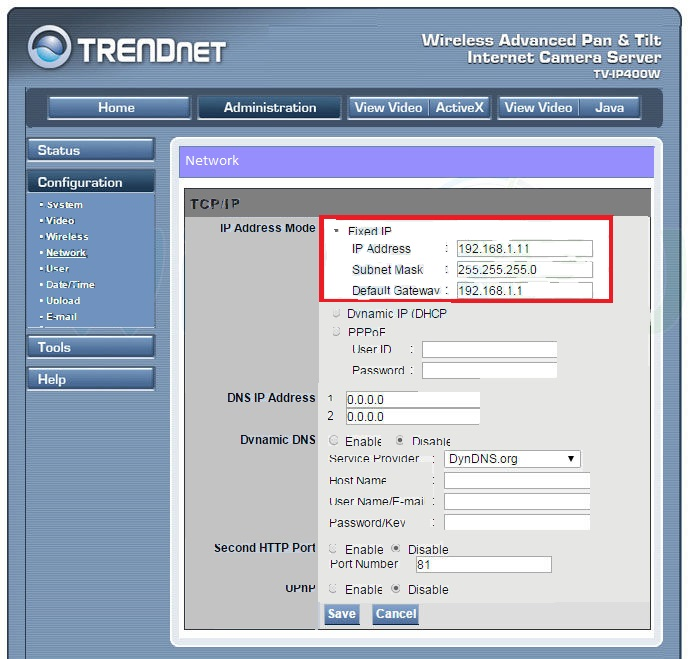

Зная адрес роутера (его ищем аналогичным способом), выставляем его же для нашей камеры, изменив в нем четвертое значение. Допустим: адрес роутера 192.168.1.2. Выбираем, для примера, адрес для камеры 192.168.1.11, установив галку возле «FIXED IP» и введя соответственные значения.

• Сохранив все изменения, разъединяем компьютер и IP-камеру.
• Соединяем камеру и роутер через разъем LAN. Настраиваем подключение по локалке (если используем проводное соединение компьютера и роутера). На этом шаге мы устанавливаем автополучение IP-адреса и DNS.

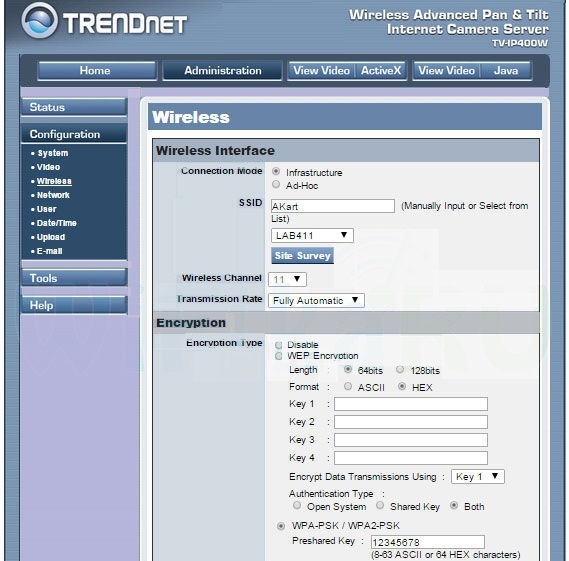

• Находим в меню WIRELESS для обеспечения соединения беспроводной сети в автоматическом порядке. Тут нам потребуются SSID и пароль. После этого сохраняем процесс и перезапускаемся.

• Отключаем первую камеру от роутера и производим подключение остальных по порядку. Их характеристики будут идентичны, с отличием только в IP-адресах и портах. Закончив этот процесс, можно начать настраивать сам роутер.

Как подключить IP-камеру к роутеру

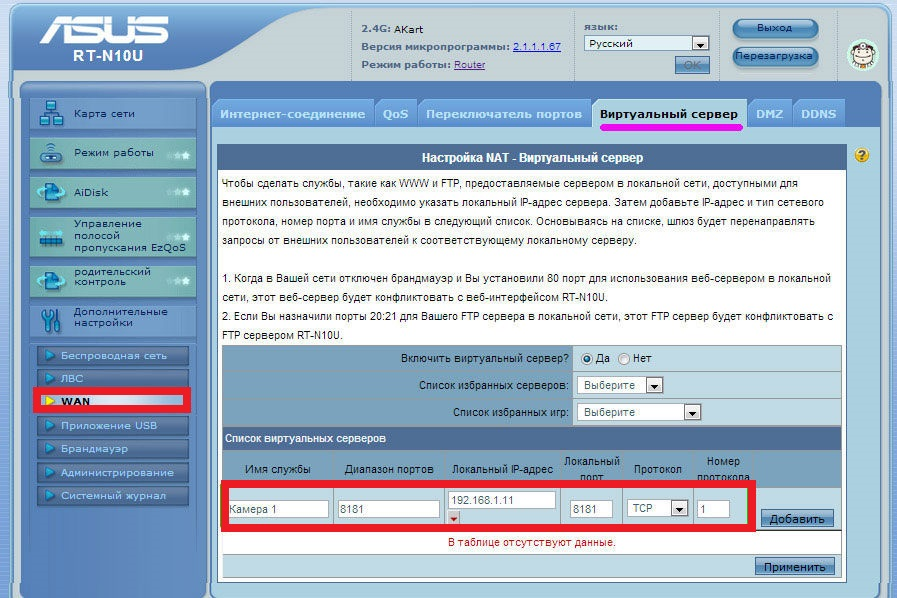

Разные производители имеют разное настроечное меню, но общий ход примерно одинаков: нам нужен пункт меню Forwarding (или нечто подобное). Для этого включаем виртуальный сервер и производим ввод данных (см. рис.). Если камер больше одной, то такие действия необходимо проводить для каждой отдельной камеры.

Если вы обладатель статического IP-адреса, прописывайте в строке поиска вашего браузера: http://ваш адрес:8181. После этого вы перейдете на вкладку, показывающую вид с первой камеры.

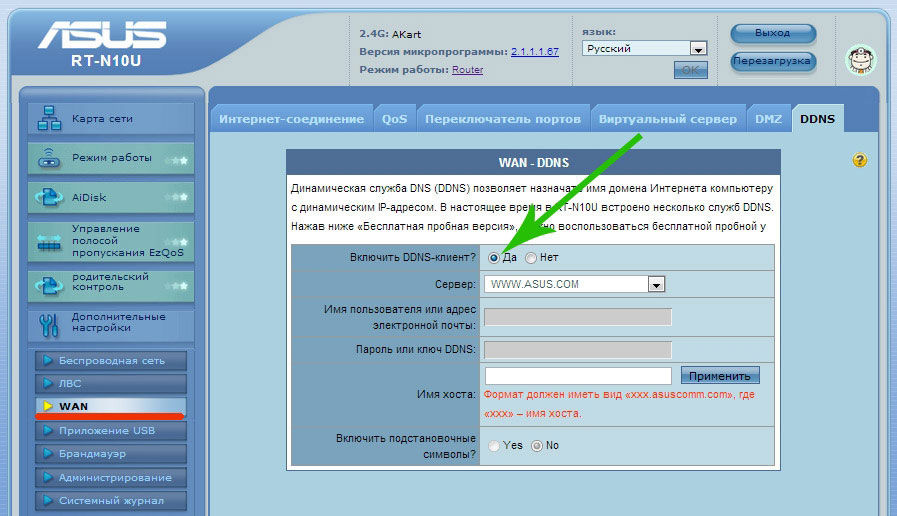

Обычно по умолчанию у всех прописан динамический адрес. В этом случае поступаем следующим образом: в меню WAN включаем DNS-клиент. Для примера ASUS предоставляет свой сервер и пользование им бесплатно. В другом случае мы можем воспользоваться сторонними услугами (NO-IP и другими).

Проведя сохранение всех установленных параметров, мы можем зайти на адрес, полученный при сервисной регистрации. Поздравляем: отныне вы в курсе всех вопросов подключения IP-камеры к роутеру по Wi-Fi.
